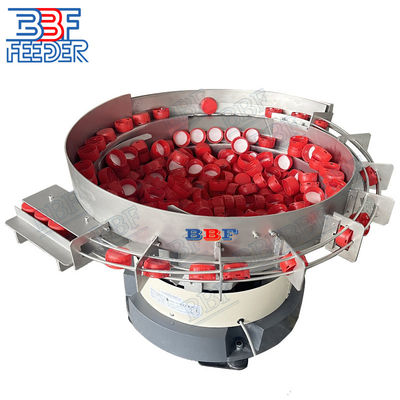

Fördersystem Kappe Schüssel Fütterung Kronendecken Flip Top Cap Vibrierende lineare Fütterung

Beförderungssystem Schwingungsschale Fütterung Kronendecken Flip Top Cap Schwingungsschale linear

1. Beschreibungen:

Vibrationsschüssler sind wichtige Komponenten, die in verschiedenen Branchen verwendet werden, um Teile effizient zu sortieren und zu orientieren.

Schritt 1: Die Bestandteile verstehen

Bevor wir uns in den Entwurfsprozess eintauchen, ist es wichtig, die grundlegenden Komponenten eines Schwingungsschüsselfütters zu verstehen:

Schüssel: Die Schüssel aus Edelstahl dient als Behälter für Teile und verfügt über eine spiralförmige Spur oder mehrere Spuren, um sie zu leiten und zu orientieren.
Antriebseinheit: Die Antriebseinheit besteht aus einer elektromagnetischen Spule und einem Federsystem und erzeugt Vibrationen, die die Bewegung der Teile antreiben.
Steuerung: Die Steuerung regelt die Schwingungsfrequenz und -amplitude und sorgt so für eine präzise Steuerung des Fütterungsprozesses.

Schritt 2: Bestimmung der Eigenschaften des Teils

Für die Entwicklung eines effizienten Schwingungsschüsselfütters ist eine gründliche Berücksichtigung der Eigenschaften der Teile unerlässlich.

Größe und Form: Unregelmäßig geformte oder unregelmäßig geformte Teile können bei der Konstruktion der Schüssel besondere Überlegungen erfordern, um eine genaue Ausrichtung sicherzustellen.
Material: Verschiedene Materialien haben unterschiedliche Reibungskoeffizienten und reagieren unterschiedlich auf Vibrationen, was die Bewegung und Ausrichtung der Teile innerhalb der Schüssel beeinflusst.
Gewicht: Das Gewicht des Teils bestimmt die erforderliche Schwingungsintensivität.

Schritt 3: Auswahl der Schüsselgeometrie

Die Geometrie der Schüssel spielt eine entscheidende Rolle im Entwurfsprozess.

Form und Größe der Schüssel: Eine optimale Leistung erfordert die Auswahl einer geeigneten Form und Größe der Schüssel, die mit den zu fütternden Teilen übereinstimmen und einen reibungslosen und gleichbleibenden Fluss gewährleisten.Berücksichtigen Sie die Größe der Schüssel im Verhältnis zu den Abmessungen des Teils, um ineffiziente Fütterung oder Marmelade zu vermeiden.
Streckenkonfiguration: Bestimmung der Anzahl und Anordnung der Strecken in der Schüssel anhand der gewünschten Ausrichtung und der Fütterungsgeschwindigkeit.
Steigungswinkel: Der Winkel der Steigungen der Schüssel beeinflusst die Bewegung der Teile.
Streckenbreite und -tiefe: Wählen Sie Abmessungen, die die Bauteilgröße berücksichtigen und gleichzeitig Staus oder Verstopfungen vermeiden.

Bei der Konstruktion eines vibrierenden Schüsselfütters müssen die Komponenten, die Eigenschaften der Teile und die Geometrie der Schüssel sorgfältig geprüft werden.Ein effektiver und effizienter Zuführer, der Teile für die spätere Verarbeitung oder Montage sortiert und ausrichtet, kann sichergestellt werden.

2. Spezifikationen:

Drei.Entwurf eines effizienten Vibrationsschüsselfütters:

Vibrationsschüsselfütterungen sind für die Sortierung und Ausrichtung von Teilen in verschiedenen Industriezweigen unerlässlich.die Betonung wichtiger Aspekte in jeder Phase.

Schritt 1: Verständnis der Komponenten

Zu Beginn ist es wichtig, die grundlegenden Komponenten zu verstehen: die Schüssel, die Antriebseinheit und die Steuerung.Die Antriebseinheit erzeugt Vibrationen, während die Steuerung die Frequenz und Amplitude dieser Schwingungen reguliert.

Schritt 2: Bestimmung der Merkmale des Teils

Man sollte sich die Eigenschaften der einzelnen Teile wie Größe, Form, Material und Gewicht ansehen.Berücksichtigen Sie die Reibungskoeffizienten verschiedener Materialien und ihre Reaktion auf Vibrationen, da dies die Bewegung und Ausrichtung der Teile beeinflusst.

Schritt 3: Auswahl der Schüsselgeometrie

Die Auswahl der richtigen Schüsselgeometrie ist für eine optimale Leistung von entscheidender Bedeutung.Bestimmung der geeigneten Gleiskonfiguration, Neigung Winkel und Abmessungen, um Staus zu vermeiden und eine effiziente Fütterung sicherzustellen.

Schritt 4: Konstruktion der Basiseinheit

Die Basis-Einheit beherbergt elektromagnetische Spulen, die für die Erzeugung von Vibrationen verantwortlich sind.,Außerdem wählen Sie ein Federsystem, das die Kraft der Spulen ausgleicht und eine stabile und zuverlässige Vibration gewährleistet.

Schritt 5: Kontrolle der Durchführung

Ein Steuersystem zur Regulierung der Frequenz und Amplitude der Vibrationen ist zu implementieren.Überlegungen zur Integration von Rückkopplungsmechanismen, wie z. B. Sensoren oder Überwachungssysteme, um Echtzeitanpassungen zu ermöglichen.

Schritt 6: Prüfung und Optimierung

Testen Sie die Leistung des Fütterers gründlich anhand der gewünschten Spezifikationen und präzisieren Sie verschiedene Parameter, einschließlich Vibrations-Einstellungen und Gleisgeometrie, um eine optimale Fütterung zu erreichen.Es ist auch wichtig, Stresstests unter verschiedenen Belastungen und Bedingungen durchzuführen, um mögliche Probleme zu erkennen und zu beheben.

Abschließend geht es bei der Konzeption eines vibrierenden Schüsselfütters darum, die Eigenschaften des Teils zu verstehen, die geeignete Schüsselgeometrie auszuwählen, die Basis-Einheit zu entwerfen, Steuerungen zu implementieren,und Durchführung gründlicher Tests und OptimierungenDie kontinuierliche Überwachung und Wartung ist unerlässlich, um eine langfristige Leistungsfähigkeit zu gewährleisten und den spezifischen Anforderungen verschiedener Anwendungen gerecht zu werden.

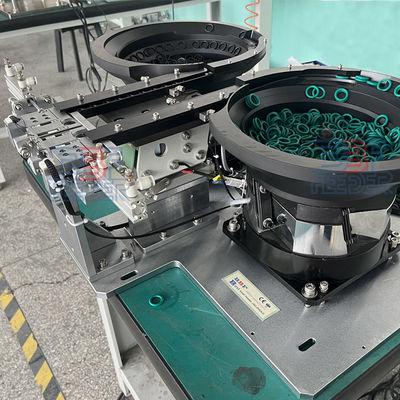

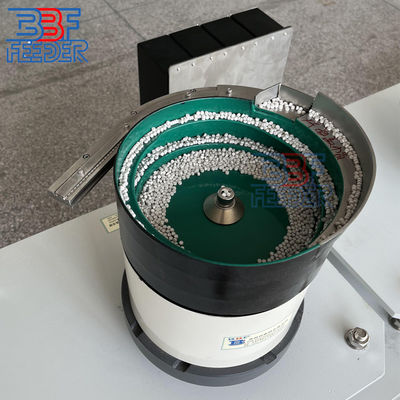

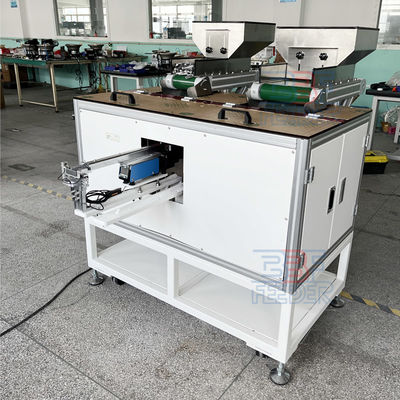

4. Mehr Bilder:
